變壓器容量及損耗參數測試儀是專業(yè)用來對各種變壓器的容量、空載電流、空載損耗、短路損耗、阻抗電壓等一系列工頻參數進行精密的測量，并能測量空負載試驗時的電壓、電流失真度和諧波含量，還可以進行矢量分析的電力設備，自帶蓄電功能，不需要外接電源的情況下可以測試機器500余次，擁有體積小，重量輕，測試精度高的特點。那么，變壓器容量及損耗參數測試儀的接線方法是怎么樣的呢？儀天成電力設備有限公司就此作出以下講解：

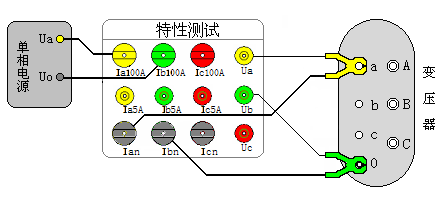

單相法變壓器空載試驗接線圖：
單相法測量三相變壓器空載損耗接線說明：（注意：此方法只適用于Y/Yn0聯結方式的變壓器）
當現場停電無法提供空載試驗所用的三相電源時，可采用單相法測量三相變壓器的空載損耗，測量方法如下：
1．用單相~220V交流電源分別對變壓器的A、B、C各相做單相空載試驗。在進入參數設置界面時，在 變壓器容量： 狀態(tài)欄輸入所測得變壓器容量值，在 高額定電壓： 、低額定電壓： 和 接線方式： 狀態(tài)欄，按銘牌所標值輸入。
2．做A相空載時，將黃色測試鉗子夾在變壓器低壓側的a相接線柱，將綠色測試鉗子夾在變壓器低壓側的公共端；測試鉗分粗細線，按接線示意圖聯接（粗線接電流，細線接電壓）。接線無誤后，接通單相~220V交流電源，待數值穩(wěn)定后按《確定》鍵，此時完成a相測試。注意：完成a相測試后必須先斷開所加得~220V交流電源，然后換相測試（每測試完一相必須先斷開電源）
3．做B相空載時，將黃色測試鉗子夾在變壓器低壓側的b相接線柱，將綠色測試鉗子夾在變壓器低壓側的公共端；
4．做C相空載時，將黃色測試鉗子夾在變壓器低壓側的c相接線柱，將綠色測試鉗子夾在變壓器低壓側的公共端；
儀天成電力設備有限公司
2018年8月31日
